Мы привыкли считать, что современные технологии во всем полагаются на электронику. И уж тем более те, которые используют на автозаправочных станциях. Но на самом деле здесь нет никакой электроники — всё работает благодаря полностью механической системе, разработанной ещё в середине XX века. Нам стало интересно и мы решили узнать больше о том, как работает заправочный пистолет и как он определяет, что топливный бак уже полон.
Сразу напомним, что заправочная горловина автомобиля во время заправки насыщена парами топлива. Эти пары крайне взрывоопасны — именно поэтому на АЗС запрещено курить или использовать открытый огонь. Если бы в пистолет встроили электронный датчик, он оказался бы в прямом контакте с воспламеняющимися парами, что создало бы серьёзный риск взрыва. Решение нашлось простое и гениальное: использовать механику, а не электричество.

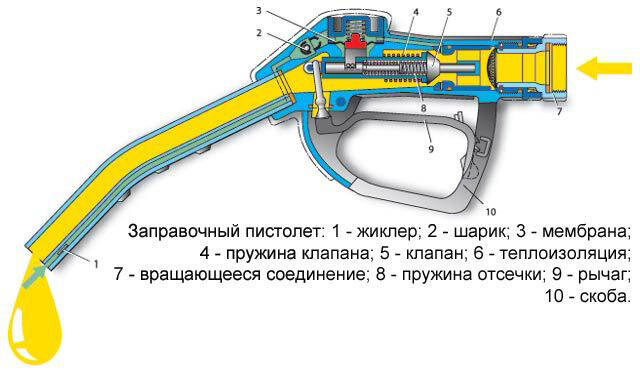

Когда водитель нажимает на рычаг, он открывает клапан, пропуская топливо в бак. Внутри пистолета есть узкое кольцо, через которое проходит поток топлива. Оно работает по так называемому эффекту Вентури: сужение канала увеличивает скорость потока и снижает давление, создавая условия для работы чувствительного сенсора.
У самого края носика пистолета расположено крошечное отверстие - сенсор (жиклер). Оно соединено с небольшой воздушной трубкой внутри пистолета. Пока топливо не достигло горловины, в эту трубку свободно поступает воздух, и подача продолжается.
Когда уровень топлива в баке поднимается достаточно высоко, он перекрывает это отверстие. Доступ воздуха прекращается, и в трубке возникает вакуум. Под его действием срабатывает защитная мембрана, которая механически толкает клапан предохранителя. Клапан мгновенно перекрывает клапан и подача топлива останавливается.
Водитель слышит характерный «щёлк» и чувствует, как рычаг возвращается в исходное положение. Это сигнал, что бак полон.
Механика проста — конструкция работает десятилетиями без сложного обслуживания. Срабатывание точное — система реагирует именно на перекрытие отверстия, а не на приблизительные датчики.
Такое решение — пример того, как простая физика и умная инженерия позволяют обходиться без сложной электроники, обеспечивая безопасность и удобство.
