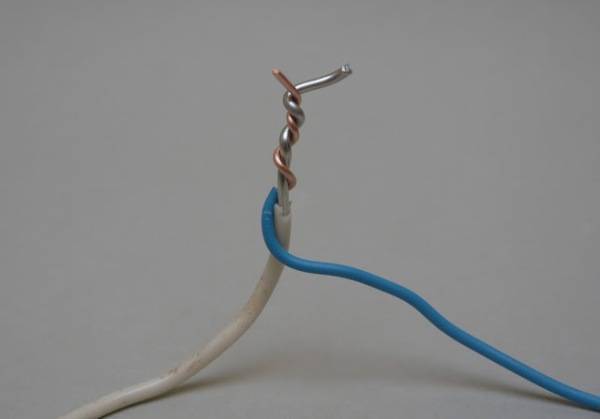

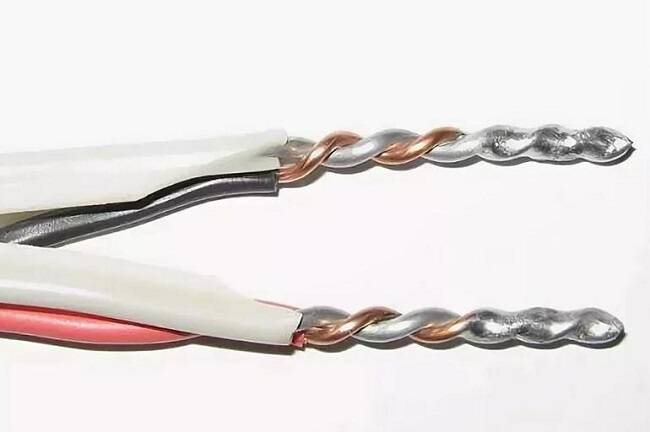

Представьте ситуацию: нужно срочно соединить медный и алюминиевый провода. Рука так и тянется сделать обычную скрутку — ведь выглядит надежно! Стоп! Почему нельзя просто скрутить медь и алюминий? Давайте разбираться!
Физика против! У этих металлов — разные коэффициенты теплового расширения.
Нагрелся ток → алюминий расширился сильнее → контакт ослаб.
Остыл → алюминий сжался → зазор увеличился.
Итог: искры, нагрев, окисление → плохой контакт → пожар.
Кроме того, медь и алюминий вступают в электрохимическую реакцию (особенно во влажной среде). Образуется оксидная пленка, сопротивление растет — и вот уже соединение греется, как утюг.
Но что тогда делать? Разрешенные пособы соединения:

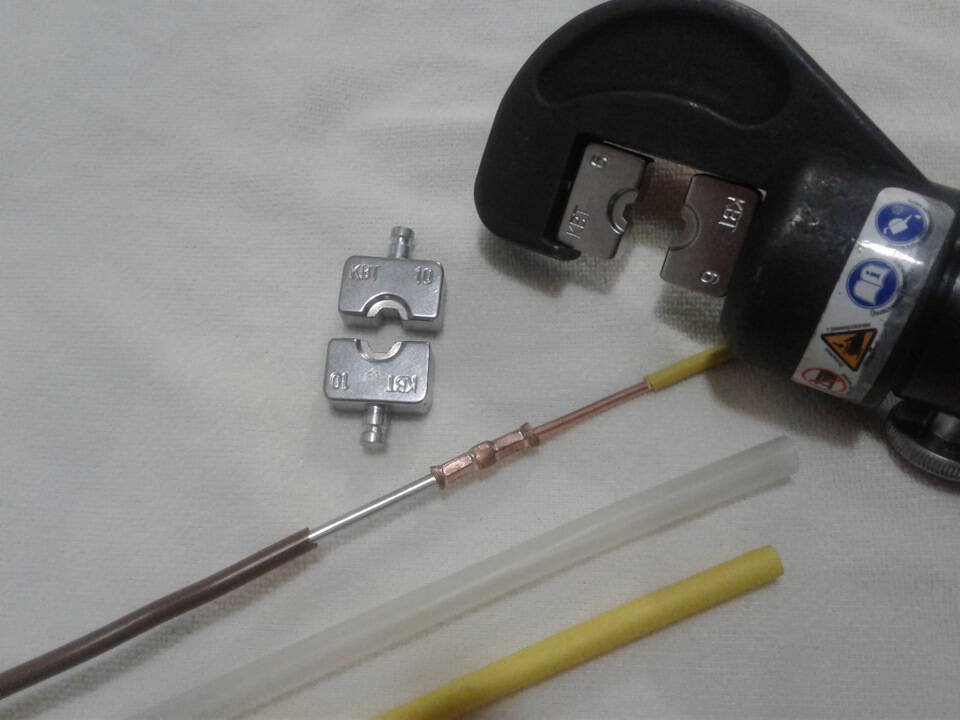

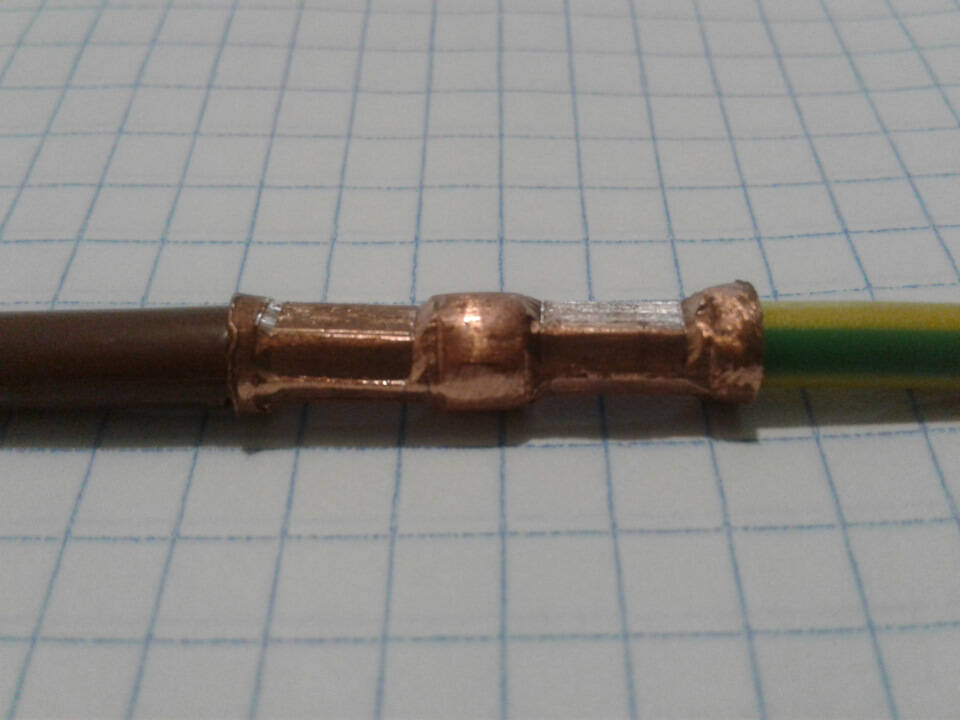

Метод №1: Гильзы ГАМ (алюмомедные)
Как работает: внутри гильзы есть перегородка, которая не дает меди и алюминию контактировать напрямую.
Инструкция:
1. Зачищаем провода.
2. Вставляем медь в медную часть, алюминий — в алюминиевую.
3. Обжимаем специальным инструментом (пресс-клещи).
Важно не путать стороны! Иначе весь смысл теряется.

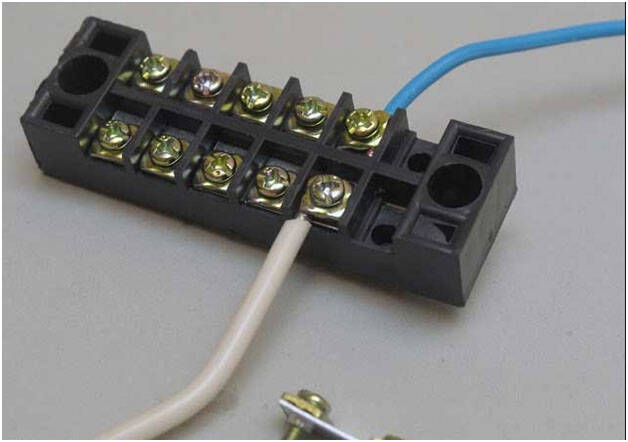

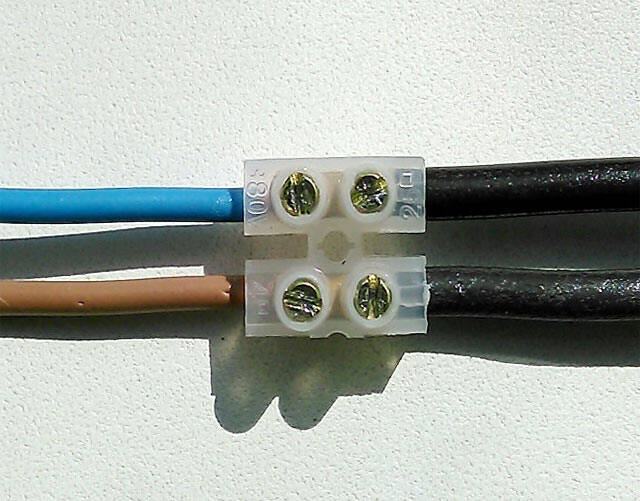

Метод №2: Клеммные колодки
Плюсы: быстро, удобно, не нужен специнструмент.
Какие бывают:
✔Обычные винтовые (WAGO, ЗВИ и др.) — но только специальные для Al/Cu!
✔С пастой (защищает от окисления).
Минусы:
✔Дешевые колодки плавится при нагрузке.
✔Нужно проверять затяжку раз в год.

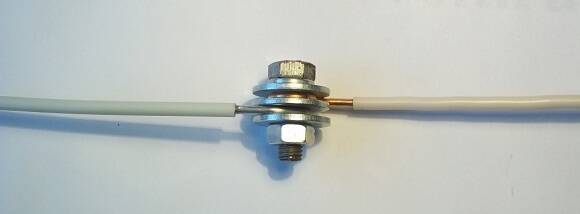

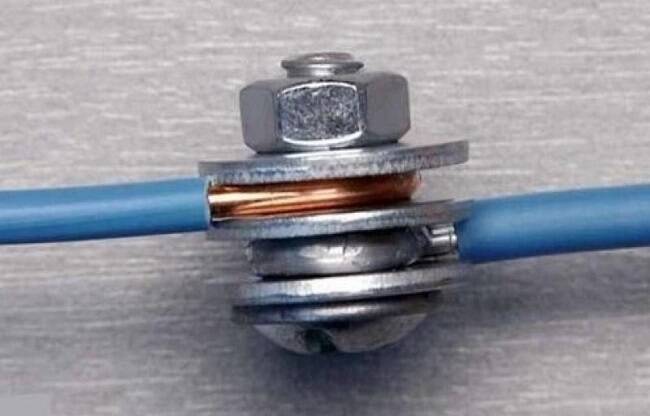

Метод №3: Болтовое соединение (дедовский способ)
Бюджетно, надежно, но громоздко.
Нужны: болт М4–М6, 3 шайбы (стальные или латунные), гайка.
Как делать:
1. На болт → шайба → медный провод → шайба → алюминиевый провод → шайба → гайка.
2. Затягиваем, изолируем (термоусадка или изолента).
Важно: провода должны быть намотаны на болт (не просто зажаты)!
Что делать нельзя?
1. Скрутка — даже если «всегда так делали».
2. Обычные клеммы без маркировки Al/Cu.
3. Пайка (если только не использовать спецфлюс для алюминия).
Вывод: как соединить и не спалить дом?
Лучший вариант — гильзы ГАМ (надежно, долговечно).
Если срочно — клеммы WAGO для Al/Cu или болт с шайбами.
Если не уверены — вызывайте электрика.
