Развитие дизельных двигателей всегда было тесно связано с совершенствованием системы впрыска топлива. Именно от того, насколько точно и в нужный момент дизельное топливо попадает в цилиндры, зависят мощность двигателя, его экономичность, уровень шума и количество вредных выбросов. Одним из ключевых технологических прорывов в этой области стала система Common Rail, которая сегодня используется практически во всех современных дизельных моторах: от легковых автомобилей до грузовой и специальной техники.
Common Rail — это электронно управляемая система впрыска дизельного топлива, в которой топливо под очень высоким давлением подается к форсункам из общей магистрали, называемой рейкой. Главное отличие этой системы от более старых решений заключается в том, что создание давления и сам впрыск топлива разделены между собой. Давление в системе поддерживается постоянно, независимо от оборотов двигателя и нагрузки, а момент и объем впрыска определяются электроникой.
Название Common Rail дословно переводится как «общая рейка», что точно отражает суть конструкции: все форсунки получают топливо из одного источника, находящегося под стабильным высоким давлением.
Как устроена и работает система

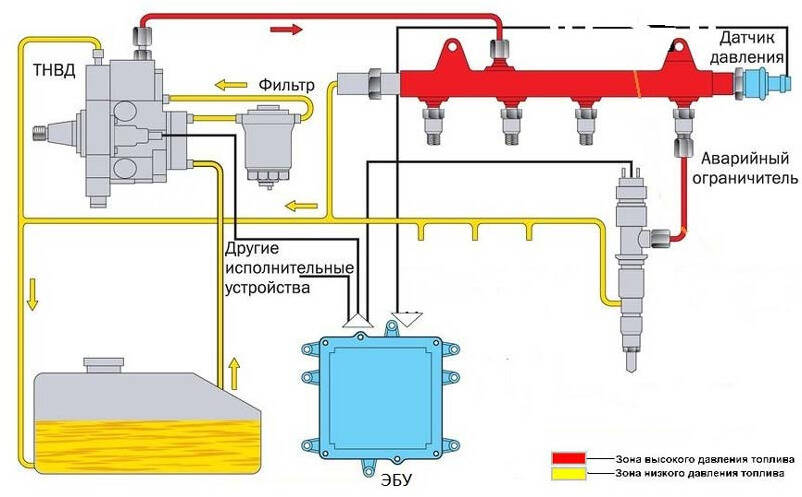

Работа Common Rail начинается с подачи топлива из бака насосом низкого давления. Далее топливо поступает в насос высокого давления, где сжимается до экстремальных значений — в современных системах давление может превышать 2000 бар. После этого топливо попадает в общую рейку, где накапливается и поддерживается под заданным давлением.
Из рейки топливо подается к форсункам, которые управляются электронным блоком управления двигателем. ЭБУ анализирует данные от множества датчиков (положения коленвала, температуры, нагрузки, давления воздуха) и на основе этих данных точно определяет, когда открыть форсунку, на какое время и какое количество топлива впрыснуть в цилиндр.
Важной особенностью Common Rail является возможность выполнять несколько впрысков за один рабочий цикл. Помимо основного впрыска, система может выполнять предварительный и последующий впрыски, что оказывает существенное влияние на характер работы двигателя.

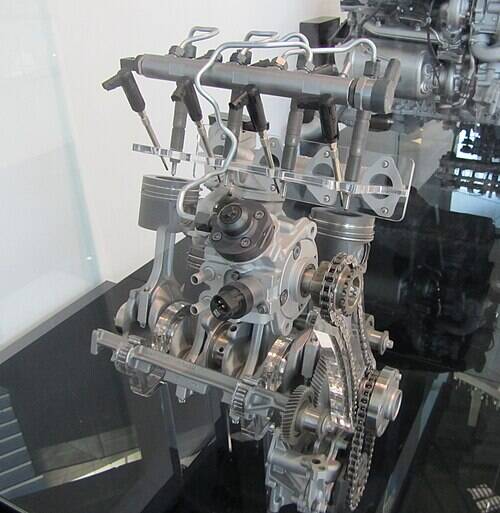

Вид конструкции common rail на BMW N47D20, wikipedia
Основная задача системы Common Rail — сделать процесс сгорания топлива максимально эффективным и управляемым. За счет очень высокого давления топливо распыляется на мельчайшие капли, лучше смешивается с воздухом и сгорает более полно. Это напрямую повышает КПД двигателя и снижает расход топлива.
Кроме того, многофазный впрыск позволяет смягчить процесс воспламенения топливной смеси. Предварительный впрыск подготавливает камеру сгорания, благодаря чему основной впрыск происходит более плавно. В результате дизельный двигатель работает тише, уменьшается характерный «дизельный стук» и снижаются вибрации.
Не менее важна и экологическая составляющая. Точное дозирование топлива и контроль процесса сгорания позволяют значительно сократить выбросы оксидов азота и твердых частиц. Именно появление Common Rail сделало возможным соответствие дизельных двигателей современным экологическим нормам.
Преимущества системы Common Rail
Широкое распространение Common Rail объясняется целым рядом преимуществ.
- Двигатели с такой системой отличаются лучшей тягой и отзывчивостью, особенно на низких оборотах.
- Экономичнее по сравнению с дизелями старых поколений и заметно комфортнее в повседневной эксплуатации благодаря снижению шума и вибраций.
- Универсальность системы. Электроника позволяет адаптировать работу двигателя под разные режимы: от спокойной езды до максимальных нагрузок — без механических изменений конструкции.
Недостатки и особенности эксплуатации
Несмотря на все достоинства, система Common Rail имеет и свои особенности.
- Высокая чувствительность к качеству дизельного топлива. Загрязнения, вода или некачественные присадки могут быстро вывести из строя форсунки или насос высокого давления. Ремонт таких компонентов обычно сложный и дорогостоящий, так как требует высокой точности и специального оборудования.
По этой причине для двигателей с Common Rail особенно важно своевременное обслуживание, регулярная замена топливных фильтров и использование качественного топлива.
Система Common Rail стала ключевым этапом эволюции дизельных двигателей. Она позволила объединить высокую мощность и экономичность дизеля с комфортом и экологичностью, ранее недоступными для этого типа моторов. Именно благодаря Common Rail дизельные двигатели остаются востребованными и конкурентоспособными в условиях современных требований к экономии топлива и снижению вредных выбросов.
